Tăng đơ cáp và ốc xiết cáp: cấu tạo và công dụng

Giới thiệu về tăng đơ cáp và ốc xiết cáp

Trong lĩnh vực cơ khí, xây dựng, công nghiệp và lắp đặt kết cấu thép, tăng đơ cáp và ốc xiết cáp là hai loại phụ kiện quan trọng, thường được sử dụng cùng với dây cáp thép để tạo liên kết, điều chỉnh độ căng và cố định đầu dây cáp.

Mặc dù có cấu tạo và chức năng khác nhau nhưng hai sản phẩm này thường kết hợp với nhau trong nhiều hệ thống như giằng mái nhà xưởng, căng cáp lan can, hệ thống neo giữ, kết cấu nhà thép tiền chế, hàng rào cáp và các công trình công nghiệp.

Việc hiểu rõ cấu tạo, công dụng và cách sử dụng từng loại phụ kiện giúp người dùng lựa chọn đúng sản phẩm, đảm bảo độ bền, hiệu quả làm việc và an toàn cho công trình.

Tăng đơ cáp là gì?

Tăng đơ cáp (Turnbuckle) là phụ kiện cơ khí dùng để điều chỉnh độ căng, kéo căng hoặc điều chỉnh chiều dài của dây cáp thép, dây giằng và các hệ thống liên kết chịu lực.

Sản phẩm hoạt động dựa trên nguyên lý ren trái và ren phải. Khi xoay phần thân tăng đơ, hai đầu ren sẽ đồng thời tiến vào hoặc lùi ra khỏi thân, giúp điều chỉnh khoảng cách giữa hai điểm liên kết mà không cần xoay dây cáp.

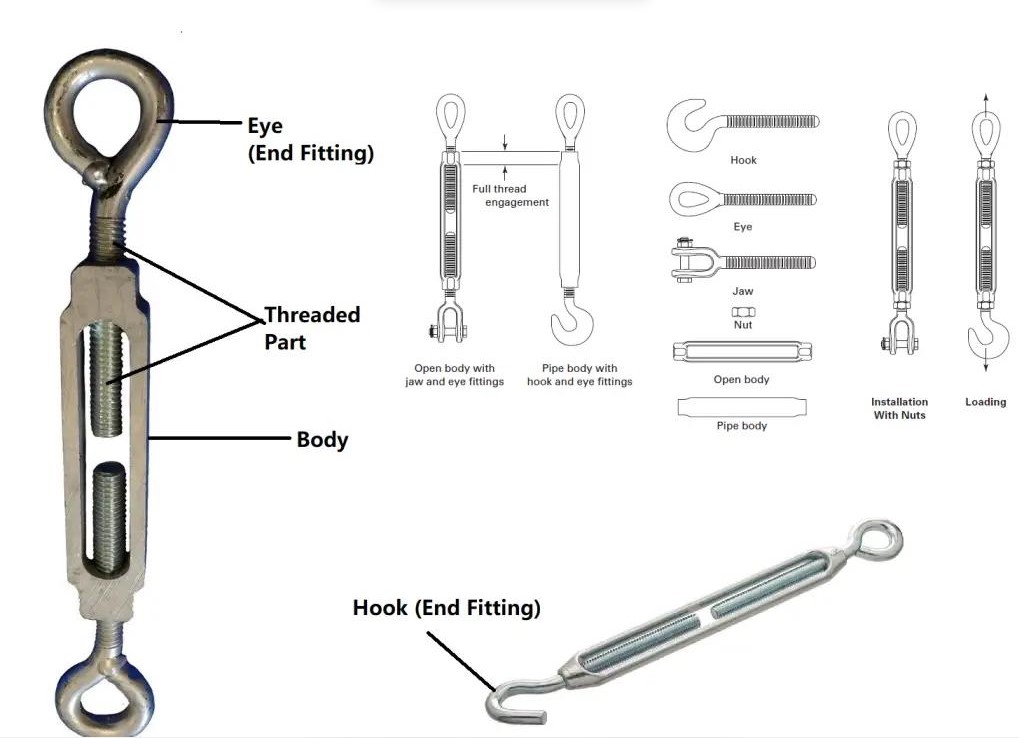

2.1. Cấu tạo của tăng đơ cáp

Một bộ tăng đơ cáp thông thường gồm ba bộ phận chính:

Thân tăng đơ (Body):

Là bộ phận trung tâm, thường có dạng ống kín hoặc thân hở.
Bên trong được gia công ren trái và ren phải tương ứng.
Có chức năng kết nối hai đầu ren và tạo chuyển động điều chỉnh khi xoay.

Hai đầu ren (End Fittings):

Được lắp ở hai đầu thân tăng đơ.
Một đầu sử dụng ren phải, đầu còn lại sử dụng ren trái.
Có thể thiết kế dạng móc, mắt hoặc chốt hàm.

Bộ phận khóa và cố định:

Một số loại có ê-cu hãm để hạn chế hiện tượng tự tháo ren.
Một số mẫu có chốt và đai ốc chẻ để cố định đầu liên kết.

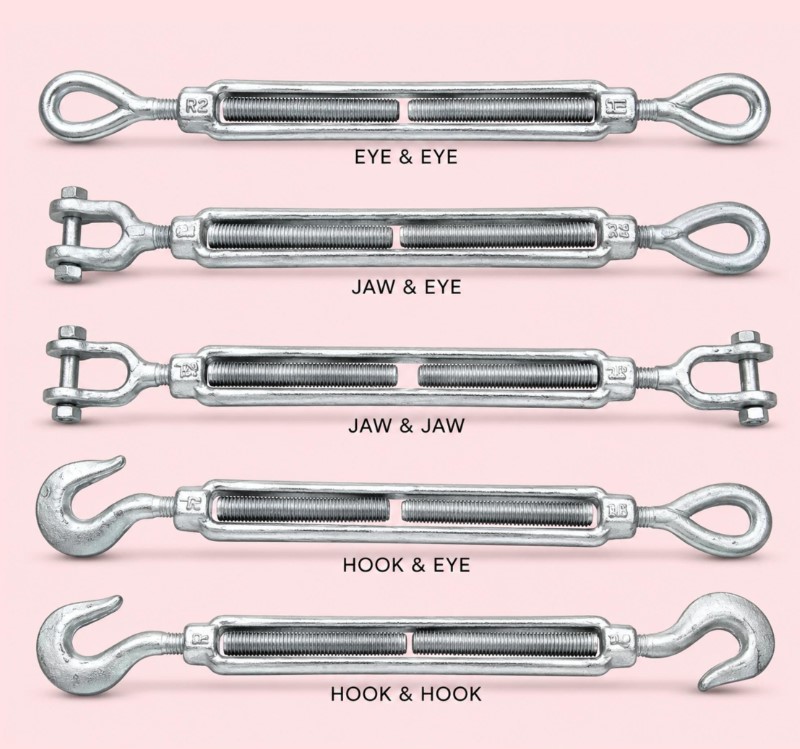

2.2. Các loại tăng đơ cáp phổ biến

Tăng đơ hai đầu mắt (Eye-Eye)

Hai đầu dạng vòng kín, thích hợp kết nối với ma ní, bu lông mắt hoặc các phụ kiện liên kết tương ứng. Phù hợp với các kết nối cần độ chắc chắn.

Tăng đơ hai đầu móc (Hook-Hook)

Hai đầu dạng móc, thuận tiện cho việc tháo lắp nhanh. Chỉ sử dụng khi cấu hình liên kết cho phép và không có nguy cơ móc bị tuột hoặc bung khỏi điểm neo.

Tăng đơ hai đầu chốt (Jaw-Jaw)

Hai đầu dạng càng chữ U, có chốt xuyên qua để liên kết với tai móc hoặc bản mã. Thường dùng trong các hệ thống giằng và liên kết cơ khí.

Tăng đơ một đầu mắt, một đầu chốt (Eye-Jaw)

Kết hợp ưu điểm của hai dạng đầu liên kết, phù hợp với hệ thống có hai kiểu điểm kết nối khác nhau.

2.3. Công dụng của tăng đơ cáp

Tăng đơ cáp được ứng dụng rộng rãi trong nhiều lĩnh vực:

Xây dựng: Căng dây cáp giằng mái, giằng cột, kết cấu nhà thép tiền chế.
Cơ khí: Điều chỉnh độ căng của hệ thống dây cáp và kết cấu liên kết.
Lan can: Căng dây cáp inox làm lan can cầu thang, ban công và hành lang.
Nhà xưởng: Cố định hệ thống dây giằng, mái che và kết cấu phụ trợ.
Nông nghiệp: Căng dây làm giàn cây, hàng rào và hệ thống neo giữ.
Hàng hải: Sử dụng trong một số hệ thống dây chằng, neo và cố định thiết bị phù hợp với tải trọng thiết kế.

Ốc xiết cáp là gì?

Ốc xiết cáp (Wire Rope Clip) là phụ kiện cơ khí dùng để kẹp chặt, cố định dây cáp thép, tạo vòng khuyên ở đầu dây cáp hoặc kết nối hai đoạn cáp theo cấu hình được thiết kế.

Ốc xiết cáp thường được sử dụng trong các công trình xây dựng, hệ thống dây giằng, hàng rào, nhà xưởng, kết cấu thép và các ứng dụng cần cố định đầu dây cáp.

Sản phẩm có tác dụng giữ dây cáp không bị tuột khỏi vị trí liên kết khi được lựa chọn và lắp đặt đúng kỹ thuật.

3.1. Cấu tạo của ốc xiết cáp

Ốc xiết cáp dạng chữ U thông dụng gồm các bộ phận:

Bu lông chữ U:

Có hình dạng chữ U.
Hai đầu được tiện ren để lắp đai ốc.
Dùng để ôm và kẹp phần cáp cần cố định.

Đế ốc xiết (Saddle):

Là phần đế kim loại có rãnh đặt dây cáp.
Giúp phân bố lực kẹp lên bề mặt cáp.
Hạn chế biến dạng cáp khi được siết đúng lực.

Đai ốc (Nut):

Được lắp ở hai đầu bu lông chữ U.
Có nhiệm vụ tạo lực ép và giữ chặt cụm kẹp.
Cần được siết đều theo lực siết do nhà sản xuất quy định.

3.2. Các loại ốc xiết cáp phổ biến

Ốc xiết cáp chữ U (U-Bolt Clip)

Loại phổ biến nhất, gồm bu lông chữ U, đế kẹp và hai đai ốc. Được sử dụng để tạo mắt cáp hoặc cố định dây cáp thép.

Ốc xiết cáp hai đế (Double Saddle Clip)

Có hai phần đế kẹp ôm hai phía dây cáp, giúp tạo bề mặt tiếp xúc ở cả hai nhánh cáp. Cần tuân thủ đúng hướng dẫn của nhà sản xuất.

Ốc xiết cáp inox

Thường được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm ướt, ngoài trời và khu vực ven biển tùy cấp vật liệu.

3.3. Công dụng của ốc xiết cáp

Ốc xiết cáp có nhiều công dụng trong thực tế:

Tạo vòng khuyên ở đầu dây cáp thép.
Cố định đầu cáp vào các điểm neo.
Liên kết hai đoạn cáp theo phương pháp nối chồng được nhà sản xuất cho phép.
Giữ dây cáp trong hệ thống giằng và neo.
Hỗ trợ thi công hàng rào cáp, lan can cáp và hệ thống dây chằng.
Cố định cáp trong các công trình cơ khí và công nghiệp phù hợp.

Sự khác nhau giữa tăng đơ cáp và ốc xiết cáp

Hai sản phẩm thường được sử dụng cùng nhau nhưng có chức năng hoàn toàn khác nhau.

Tiêu chí	Tăng đơ cáp	Ốc xiết cáp
Chức năng	Điều chỉnh độ căng	Kẹp và cố định cáp
Cấu tạo	Thân và hai đầu ren	Bu lông, đế kẹp, đai ốc
Nguyên lý	Xoay thân để điều chỉnh	Siết đai ốc tạo lực kẹp
Vị trí	Trên đoạn liên kết cáp	Tại đầu hoặc điểm nối cáp
Ứng dụng	Căng, điều chỉnh cáp	Tạo mắt và cố định cáp

Có thể hiểu đơn giản: Tăng đơ cáp giúp điều chỉnh độ căng của dây cáp, còn ốc xiết cáp giúp giữ chặt đầu dây cáp tại vị trí yêu cầu.

Hướng dẫn cách sử dụng tăng đơ cáp đúng kỹ thuật

Để tăng đơ cáp hoạt động ổn định, cần thực hiện theo các bước sau:

Bước 1: Kiểm tra sản phẩm

Kiểm tra thân tăng đơ có bị cong, nứt hoặc biến dạng không.
Kiểm tra phần ren có bị mòn, gãy hoặc kẹt không.
Kiểm tra các đầu móc, mắt hoặc chốt liên kết.

Bước 2: Lựa chọn tăng đơ phù hợp

Cần xác định đường kính ren, kiểu đầu liên kết, chiều dài điều chỉnh và tải trọng làm việc cho phép (WLL).

Không lựa chọn tăng đơ chỉ dựa vào kích thước bên ngoài.

Bước 3: Lắp đặt hai đầu liên kết

Kết nối hai đầu tăng đơ với dây cáp hoặc điểm neo.
Sử dụng phụ kiện tương thích.
Đảm bảo hai đầu liên kết không bị lệch hoặc chịu lực ngang.

Bước 4: Điều chỉnh độ căng

Dùng dụng cụ phù hợp xoay phần thân tăng đơ để kéo căng hoặc nới lỏng dây cáp.

Điều chỉnh từ từ, cân đối hai đầu ren và không để tăng đơ làm việc vượt quá giới hạn hành trình cho phép.

Bước 5: Khóa và kiểm tra

Đảm bảo đầu ren ăn khớp đầy đủ theo quy định của nhà sản xuất.
Siết đai ốc hãm nếu sản phẩm có thiết kế.
Sử dụng chốt hoặc biện pháp chống tự tháo phù hợp.
Kiểm tra lại độ căng và tình trạng liên kết trước khi đưa vào sử dụng.

Lưu ý: Không sử dụng tăng đơ bị cong, nứt, hỏng ren; không chịu tải lệch tâm, tải giật hoặc tải ngang ngoài thiết kế. Đặc biệt, cần có biện pháp chống tự xoay, tự tháo khi làm việc trong môi trường rung động.

Hướng dẫn cách lắp đặt ốc xiết cáp đúng kỹ thuật

Ốc xiết cáp cần được lắp đặt đúng chiều và đúng số lượng để đảm bảo khả năng giữ cáp.

Bước 1: Chuẩn bị vật tư

Dây cáp thép có đường kính phù hợp.
Ốc xiết cáp đúng kích thước với đường kính cáp.
Tăng đơ hoặc phụ kiện liên kết nếu cần.
Lót bảo vệ đầu cáp (thimble) khi tạo mắt cáp.
Cờ lê lực để kiểm soát lực siết.

Bước 2: Tạo vòng khuyên ở đầu dây cáp

Uốn đầu cáp tạo thành vòng khuyên theo kích thước thiết kế. Nên sử dụng lót cáp để hạn chế cáp bị dập, mài mòn hoặc biến dạng tại vị trí uốn.

Bước 3: Đặt ốc xiết cáp đúng chiều

Đối với loại ốc xiết cáp chữ U thông dụng:

Phần đế kẹp phải nằm trên nhánh cáp chịu lực chính (live end).
Phần bu lông chữ U phải ôm nhánh cáp đầu chết (dead end).

Nguyên tắc quan trọng

Never Saddle a Dead Horse! – Không đặt đế kẹp lên nhánh cáp đầu chết.

Đây là nguyên tắc lắp đặt quan trọng để tránh làm dập nhánh cáp chịu lực chính.

Bước 4: Lắp đặt và siết đai ốc

Lắp số lượng ốc xiết theo hướng dẫn của nhà sản xuất.
Bố trí khoảng cách giữa các ốc theo bảng thông số kỹ thuật.
Siết đều hai đai ốc, luân phiên hai bên.
Sử dụng cờ lê lực và đúng giá trị mô-men siết quy định.

Bước 5: Kiểm tra sau lắp đặt

Kiểm tra vị trí từng ốc xiết.
Kiểm tra đai ốc có được siết đủ lực hay không.
Kiểm tra cáp có bị trượt hoặc biến dạng bất thường không.
Sau khi thử tải theo quy trình kỹ thuật, kiểm tra và siết lại nếu nhà sản xuất yêu cầu.

Lưu ý quan trọng: Không có một số lượng ốc xiết hoặc lực siết chung áp dụng cho mọi loại cáp. Phải căn cứ vào đường kính, kết cấu dây cáp, kiểu ốc xiết và bảng hướng dẫn của đúng nhà sản xuất. Không tự ý dùng ốc xiết gang đúc thông thường cho các ứng dụng nâng hạ hoặc chịu tải trọng quan trọng.

Những lưu ý khi lựa chọn tăng đơ cáp và ốc xiết cáp

Để lựa chọn đúng sản phẩm, người sử dụng cần quan tâm đến các yếu tố sau:

7.1. Lựa chọn kích thước phù hợp

Đường kính tăng đơ và đường kính ren.
Đường kính dây cáp thép.
Kích thước bu lông và đế kẹp.
Chiều dài làm việc và hành trình điều chỉnh.

7.2. Lựa chọn vật liệu

Một số vật liệu phổ biến:

Vật liệu	Đặc điểm	Ứng dụng
Thép mạ kẽm	Chống ăn mòn ở mức phù hợp với lớp mạ	Nhà xưởng, xây dựng
Thép mạ kẽm nhúng nóng	Lớp phủ kẽm dày, tăng khả năng chống ăn mòn	Công trình ngoài trời
Inox 304	Chống gỉ tốt trong nhiều môi trường thông thường	Lan can, trang trí, cơ khí
Inox 316	Khả năng chống ăn mòn tốt hơn trong môi trường có clorua	Khu vực ven biển, môi trường ăn mòn

7.3. Kiểm tra tải trọng làm việc

Đối với các ứng dụng chịu lực, cần kiểm tra:

Tải trọng làm việc cho phép (WLL).
Tải trọng thử nghiệm và giới hạn phá hủy theo tài liệu sản phẩm.
Sự tương thích giữa tăng đơ, ốc xiết, dây cáp và các phụ kiện kết nối.
Hướng và phương thức tác dụng lực.

Không sử dụng tải trọng phá hủy để thay thế tải trọng làm việc cho phép.

7.4. Kiểm tra và bảo dưỡng định kỳ

Kiểm tra hiện tượng rỉ sét, ăn mòn.
Kiểm tra ren tăng đơ và ren bu lông.
Kiểm tra đai ốc bị lỏng.
Kiểm tra dây cáp có bị đứt tao, mòn hoặc dập.
Thay thế sản phẩm có dấu hiệu hư hỏng, biến dạng hoặc không đảm bảo yêu cầu kỹ thuật.

Ứng dụng thực tế của tăng đơ cáp và ốc xiết cáp

Hai loại phụ kiện này có thể được sử dụng kết hợp trong nhiều hạng mục công trình.

Ứng dụng trong nhà xưởng và kết cấu thép

Sử dụng tăng đơ để điều chỉnh dây giằng, ốc xiết để cố định các đầu cáp theo thiết kế.

Ứng dụng trong lan can và cầu thang

Sử dụng tăng đơ inox để điều chỉnh độ căng của dây cáp lan can, tạo hệ thống lan can hiện đại và thông thoáng.

Ứng dụng trong hàng rào và hệ thống giằng

Ốc xiết cáp dùng để cố định đầu dây, tăng đơ hỗ trợ điều chỉnh độ căng của hệ thống.

Ứng dụng trong mái che và công trình ngoài trời

Phụ kiện giúp căng dây cáp và điều chỉnh liên kết trong hệ thống mái che, mái bạt và các kết cấu phụ trợ.

Mua tăng đơ cáp và ốc xiết cáp ở đâu uy tín?

Khi mua tăng đơ cáp và ốc xiết cáp, khách hàng nên lựa chọn đơn vị cung cấp có thông tin sản phẩm rõ ràng, nguồn gốc vật liệu, kích thước và thông số kỹ thuật minh bạch.

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CƠ KHÍ KIM PHÚC là đơn vị hoạt động trong lĩnh vực thương mại và dịch vụ cơ khí.

Chúng tôi hướng đến việc cung cấp giải pháp và tư vấn lựa chọn phụ kiện cơ khí phù hợp với nhu cầu sử dụng của khách hàng.

Khi cần tìm hiểu về tăng đơ cáp, ốc xiết cáp, phụ kiện dây cáp thép và các sản phẩm cơ khí liên quan, khách hàng có thể liên hệ với công ty để được hỗ trợ thông tin.

Câu hỏi thường gặp về tăng đơ cáp và ốc xiết cáp

Câu 1: Tăng đơ cáp có những loại nào?

Tăng đơ cáp phổ biến gồm loại hai đầu mắt, hai đầu móc, hai đầu chốt và loại kết hợp mắt – chốt. Việc lựa chọn phụ thuộc vào điểm liên kết và yêu cầu kỹ thuật.

Câu 2: Ốc xiết cáp có tác dụng gì?

Ốc xiết cáp dùng để kẹp cố định dây cáp thép, tạo vòng khuyên ở đầu cáp hoặc nối cáp theo phương pháp được nhà sản xuất cho phép.

Câu 3: Có thể sử dụng tăng đơ cáp inox ngoài trời không?

Có. Tăng đơ inox 304 hoặc 316 có thể sử dụng ngoài trời. Trong môi trường gần biển hoặc có nồng độ muối cao, nên cân nhắc inox 316 và kiểm tra khả năng tương thích của toàn bộ hệ thống.

Câu 4: Có thể sử dụng ốc xiết cáp cho mục đích nâng hạ không?

Chỉ khi sản phẩm, kiểu kết thúc cáp và phương pháp lắp đặt được nhà sản xuất phê duyệt cho ứng dụng nâng hạ cụ thể. Không mặc định mọi loại ốc xiết cáp đều dùng được cho nâng hạ.

Câu 5: Khi nào cần thay thế tăng đơ và ốc xiết cáp?

Khi phát hiện nứt, cong, biến dạng, ăn mòn nghiêm trọng, hỏng ren, mất chốt hoặc các dấu hiệu làm suy giảm khả năng chịu lực của sản phẩm.

Kết luận

Tăng đơ cáp và ốc xiết cáp là những phụ kiện quan trọng trong hệ thống dây cáp thép, đóng vai trò điều chỉnh độ căng, liên kết và cố định dây cáp.

Việc lựa chọn đúng chủng loại, kích thước, vật liệu và thực hiện lắp đặt đúng kỹ thuật không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần nâng cao độ bền và đảm bảo an toàn cho công trình.
