Trong lĩnh vực xây dựng, cơ khí và thi công kết cấu thép, bulong neo (Anchor Bolt) là một trong những chi tiết liên kết quan trọng, được sử dụng để cố định chân cột, khung thép, máy móc và các kết cấu công trình vào nền bê tông.

Khác với bulong thông thường có kích thước tiêu chuẩn sẵn, bulong neo thường được gia công theo yêu cầu riêng của từng công trình. Sản phẩm có nhiều kiểu dáng, đường kính, chiều dài, chiều ren và cấp bền khác nhau.

Chính vì vậy, khi đặt hàng bulong neo theo bản vẽ, khách hàng cần kiểm tra kỹ các thông số kỹ thuật để tránh sai lệch kích thước, ảnh hưởng đến quá trình lắp đặt và tiến độ thi công.

Vậy khi đặt gia công bulong neo theo bản vẽ cần lưu ý những gì? Cần cung cấp thông tin nào cho nhà sản xuất?

Hãy cùng CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CƠ KHÍ KIM PHÚC tìm hiểu chi tiết trong bài viết dưới đây.

1. Bulong neo là gì? Vai trò của bulong neo trong công trình

Bulong neo (Anchor Bolt) là loại bulong được sử dụng để liên kết, cố định các kết cấu thép, chân cột hoặc thiết bị máy móc với nền móng bê tông.

Thông thường, một đầu bulong neo được chôn trong bê tông hoặc liên kết với hệ thống neo được thiết kế, đầu còn lại có phần ren để lắp đai ốc và long đền nhằm cố định cấu kiện.

Bulong neo được sử dụng phổ biến trong:

  • Nhà thép tiền chế.
  • Nhà xưởng công nghiệp.
  • Kết cấu thép và nhà cao tầng.
  • Hệ thống chân đế máy móc.
  • Trụ điện, trụ đèn và các kết cấu ngoài trời.
  • Công trình cầu đường và hạ tầng kỹ thuật.

Vai trò chính của bulong neo là truyền lực giữa kết cấu và nền móng, giúp cố định vị trí, hạn chế dịch chuyển và đảm bảo khả năng làm việc của hệ thống theo thiết kế.

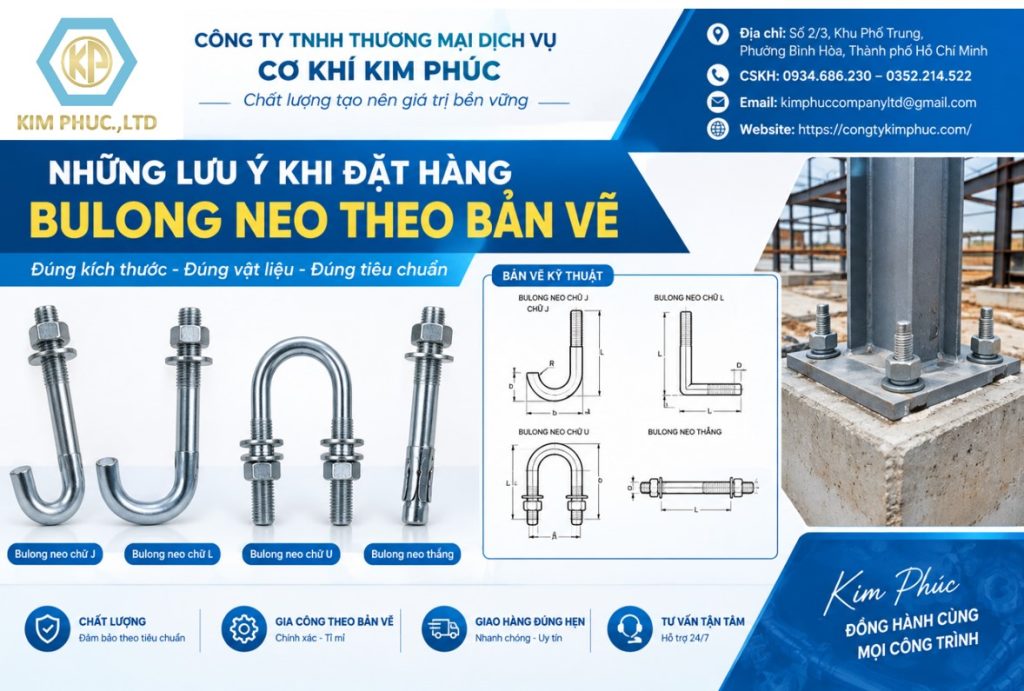

2. Các loại bulong neo phổ biến hiện nay

Trước khi đặt hàng, khách hàng cần xác định chính xác kiểu dáng bulong neo theo bản vẽ thiết kế.

2.1. Bulong neo chữ J

Bulong neo chữ J có một đầu được uốn cong theo hình chữ J, đầu còn lại được tiện ren để lắp đai ốc.

Đặc điểm:

  • Có cấu tạo đơn giản.
  • Đầu cong tạo cơ cấu neo trong bê tông theo thiết kế.
  • Thường được sử dụng trong các công trình xây dựng và lắp đặt kết cấu thép.

2.2. Bulong neo chữ L

Bulong neo chữ L có phần thân thẳng và đầu được uốn cong 90 độ.

Đặc điểm:

  • Dễ nhận biết nhờ phần chân neo hình chữ L.
  • Được sử dụng trong liên kết chân cột và các kết cấu thép.
  • Có thể gia công theo nhiều kích thước khác nhau.

2.3. Bulong neo chữ U

Bulong neo chữ U có dạng hai nhánh song song được uốn cong thành hình chữ U, hai đầu thường được tiện ren.

Đặc điểm:

  • Có hai đầu ren để liên kết bằng đai ốc.
  • Phù hợp với các vị trí cần neo giữ hoặc ôm giữ cấu kiện theo thiết kế.
  • Có nhiều kích thước và bán kính uốn khác nhau.

2.4. Bulong neo thẳng

Bulong neo thẳng có cấu tạo dạng thanh tròn, phần đầu có ren để lắp đai ốc và đầu neo được thiết kế theo yêu cầu.

Đặc điểm:

  • Hình dạng đơn giản.
  • Có thể kết hợp với bản mã neo, đai ốc hoặc các chi tiết neo chuyên dụng.
  • Thường được gia công theo bản vẽ riêng.

2.5. Bulong neo kiểu LA, JA và các dạng đặc biệt

Ngoài những kiểu phổ biến trên, bulong neo còn có nhiều dạng gia công theo thiết kế riêng như LA, JA hoặc các dạng có bản mã, đầu neo và hình dạng đặc biệt.

Khách hàng nên gửi bản vẽ chi tiết để nhà sản xuất xác định chính xác kiểu dáng và phương pháp gia công.

3. Những thông số quan trọng cần kiểm tra khi đặt hàng bulong neo theo bản vẽ

Đây là phần quan trọng nhất khi đặt gia công bulong neo.

Một bản vẽ bulong neo có thể chứa nhiều thông số kỹ thuật. Chỉ cần sai lệch một thông số cũng có thể khiến sản phẩm không lắp đặt được hoặc không đáp ứng yêu cầu thiết kế.

3.1. Đường kính bulong (D)

Đường kính là thông số đầu tiên cần xác định.

Một số đường kính bulong neo thường gặp:

  • M12.
  • M16.
  • M20.
  • M22.
  • M24.
  • M27.
  • M30.
  • M36.
  • M39.
  • M42.
  • M48.
  • M56.

Ngoài ra, công ty có thể gia công các đường kính khác theo yêu cầu và khả năng sản xuất.

Lưu ý: Cần xác định đường kính danh nghĩa của thân bulong và yêu cầu đường kính phần ren. Không tự ý thay đổi đường kính so với bản vẽ thiết kế.

3.2. Chiều dài tổng thể (L)

Chiều dài tổng thể là khoảng cách được xác định theo quy ước kích thước trên bản vẽ.

Đối với bulong neo chữ L hoặc chữ J, cần làm rõ chiều dài được tính từ vị trí nào đến vị trí nào.

Đặc biệt, cần phân biệt:

  • Chiều dài thân thẳng.
  • Chiều dài phần chân neo.
  • Chiều dài tổng thể.
  • Chiều dài phần ren.

Không nên chỉ ghi một thông số chiều dài chung mà không có hình minh họa hoặc quy ước đo cụ thể.

3.3. Chiều dài phần ren (b)

Phần ren là vị trí dùng để lắp đai ốc và long đền nhằm cố định kết cấu.

Khi đặt hàng cần xác định:

  • Chiều dài đoạn ren.
  • Kiểu ren và bước ren.
  • Đường kính ren.
  • Yêu cầu về đầu ren.
  • Số lượng đai ốc đi kèm.

Nếu chiều dài ren quá ngắn, đai ốc có thể không đủ chiều dài ăn ren. Nếu quá dài, có thể ảnh hưởng đến không gian lắp đặt và tính thẩm mỹ.

3.4. Kích thước đoạn uốn và bán kính uốn

Đối với bulong neo chữ J, chữ L và chữ U, kích thước phần uốn cần được thể hiện rõ ràng.

Các thông số cần kiểm tra:

  • Chiều dài đoạn chân neo.
  • Góc uốn.
  • Bán kính uốn.
  • Khoảng cách giữa các nhánh đối với bulong chữ U.
  • Kích thước tổng thể sau khi uốn.

Không nên tự ý thay đổi bán kính uốn hoặc hình dạng đầu neo khi chưa có sự đồng ý của đơn vị thiết kế.

3.5. Vật liệu sản xuất

Vật liệu quyết định nhiều đặc tính cơ học và khả năng làm việc của bulong neo.

Một số vật liệu thường gặp:

  • Thép carbon SS400.
  • Thép C35.
  • Thép C45.
  • Thép hợp kim theo yêu cầu.
  • Các loại thép có cấp bền hoặc tiêu chuẩn được chỉ định trong thiết kế.

Khi đặt hàng, khách hàng cần cung cấp chính xác mác thép hoặc tiêu chuẩn vật liệu.

Không nên chỉ ghi chung chung là thép thường hoặc thép chịu lực nếu công trình có yêu cầu cụ thể.

3.6. Cấp bền bulong neo

Cấp bền thể hiện đặc tính cơ học của vật liệu và sản phẩm theo tiêu chuẩn tương ứng.

Một số cấp bền thường được gặp trong ngành cơ khí:

  • 4.6.
  • 5.6.
  • 8.8.
  • 10.9.

Tuy nhiên, không phải mọi loại thép và mọi phương pháp gia công đều mặc nhiên đạt được cấp bền trên.

Cần xác định rõ cấp bền theo bản vẽ, tiêu chuẩn sản xuất và hồ sơ vật liệu. Đối với bulong neo gia công từ thép thanh, cần kiểm tra khả năng đáp ứng yêu cầu cơ tính sau gia công.

3.7. Yêu cầu xử lý bề mặt

Tùy môi trường làm việc, bulong neo có thể được xử lý bề mặt theo các phương pháp:

  • Để đen, không mạ.
  • Mạ kẽm điện phân.
  • Mạ kẽm nhúng nóng.
  • Các phương pháp bảo vệ bề mặt khác theo yêu cầu.

Đối với công trình ngoài trời, môi trường ẩm hoặc có nguy cơ ăn mòn, cần cân nhắc phương pháp bảo vệ phù hợp.

Lưu ý: Nếu yêu cầu mạ kẽm nhúng nóng, cần thống nhất trước về dung sai ren, phương pháp xử lý ren và yêu cầu kiểm tra sau mạ. Lớp mạ có thể ảnh hưởng đến kích thước và khả năng lắp đai ốc.

4. Những lưu ý quan trọng khi gửi bản vẽ đặt gia công bulong neo

Để hạn chế sai sót trong quá trình sản xuất, khách hàng nên kiểm tra các nội dung sau trước khi gửi bản vẽ.

4.1. Bản vẽ phải thể hiện đầy đủ kích thước

Một bản vẽ gia công bulong neo nên có:

  • Hình chiếu tổng thể.
  • Đường kính thân.
  • Chiều dài tổng thể.
  • Chiều dài phần ren.
  • Kích thước phần uốn.
  • Góc uốn và bán kính uốn.
  • Vật liệu sản xuất.
  • Yêu cầu xử lý bề mặt.
  • Dung sai kích thước.

Nếu bản vẽ thiếu thông tin, cần xác nhận lại với đơn vị thiết kế trước khi tiến hành sản xuất.

4.2. Kiểm tra đơn vị đo trên bản vẽ

Thông thường, kích thước bulong neo được thể hiện bằng milimet (mm).

Tuy nhiên, khi nhận bản vẽ từ nhiều nguồn khác nhau, cần kiểm tra:

  • Đơn vị đo là mm hay inch.
  • Kích thước có được ghi trực tiếp hay không.
  • Có yêu cầu quy đổi kích thước không.

Không nên đo tỷ lệ trực tiếp trên hình ảnh bản vẽ để lấy kích thước gia công nếu không có xác nhận.

4.3. Xác nhận phiên bản bản vẽ

Trong quá trình thi công, bản vẽ có thể được điều chỉnh nhiều lần.

Vì vậy, trước khi đặt hàng cần kiểm tra:

  • Mã bản vẽ.
  • Tên hạng mục.
  • Ngày phát hành.
  • Phiên bản bản vẽ.
  • Tình trạng phê duyệt.

Chỉ nên sản xuất theo bản vẽ đã được xác nhận sử dụng chính thức.

4.4. Kiểm tra số lượng và mã sản phẩm

Nếu công trình có nhiều loại bulong neo, cần lập bảng thống kê riêng cho từng mã.

Ví dụ:

STT Mã sản phẩm Quy cách Số lượng
1 BA01 M20 x 600 100 bộ
2 BA02 M24 x 800 80 bộ
3 BA03 M30 x 1000 60 bộ
4 BA04 M36 x 1200 40 bộ

Lưu ý: Đây là bảng ví dụ minh họa, không phải thông số gia công thực tế của công trình.

Việc thống kê rõ ràng giúp hạn chế nhầm lẫn giữa các loại bulong neo trong quá trình sản xuất, đóng gói và giao hàng.

4.5. Kiểm tra yêu cầu về đai ốc và long đền

Khi đặt bulong neo, khách hàng cần xác định rõ có yêu cầu cung cấp kèm:

  • Đai ốc.
  • Long đền phẳng.
  • Long đền vênh nếu được thiết kế yêu cầu.
  • Bản mã neo.
  • Các phụ kiện liên kết khác.

Đồng thời, cần kiểm tra kích thước và cấp bền của đai ốc phải tương thích với bulong.

5. Quy trình đặt hàng bulong neo theo bản vẽ

Để quá trình đặt gia công diễn ra thuận lợi, khách hàng có thể thực hiện theo quy trình sau:

Bước 1: Gửi bản vẽ kỹ thuật

Gửi bản vẽ PDF, CAD hoặc hình ảnh có đầy đủ thông số kỹ thuật.

Bước 2: Xác nhận quy cách

Nhà cung cấp kiểm tra đường kính, chiều dài, phần ren, hình dạng uốn, vật liệu và yêu cầu xử lý bề mặt.

Bước 3: Báo giá sản phẩm

Báo giá dựa trên quy cách, số lượng, vật liệu, phương pháp gia công và thời gian giao hàng.

Bước 4: Xác nhận đơn hàng

Hai bên thống nhất bản vẽ sản xuất, số lượng, đơn giá, thời gian giao hàng và các yêu cầu nghiệm thu.

Bước 5: Tiến hành gia công

Thực hiện cắt phôi, tiện ren, uốn, hàn bản mã nếu có và xử lý bề mặt theo yêu cầu.

Bước 6: Kiểm tra chất lượng

Kiểm tra kích thước, bước ren, hình dạng, cơ tính và lớp phủ theo yêu cầu kỹ thuật của đơn hàng.

Bước 7: Đóng gói và giao hàng

Phân loại theo mã sản phẩm, số lượng, đóng gói và bàn giao cho khách hàng.

6. Những sai sót thường gặp khi đặt hàng bulong neo

Trong thực tế, một số sai sót có thể khiến sản phẩm không phù hợp với công trình.

Sai sót 1: Ghi thiếu chiều dài phần ren

Điều này có thể dẫn đến việc đai ốc không đủ chiều dài ăn ren hoặc phần ren nhô lên không phù hợp.

Sai sót 2: Nhầm chiều dài tổng thể với chiều dài thân thẳng

Đặc biệt đối với bulong neo chữ J và chữ L, cần quy định rõ cách đo kích thước.

Sai sót 3: Không xác định chính xác vật liệu

Sử dụng vật liệu không đúng yêu cầu có thể ảnh hưởng đến khả năng chịu lực và tuổi thọ công trình.

Sai sót 4: Không thống nhất phương pháp mạ

Việc không xác định trước yêu cầu mạ kẽm có thể dẫn đến sai lệch kích thước ren hoặc phát sinh chi phí xử lý lại.

Sai sót 5: Không kiểm tra dung sai sau gia công

Bulong neo có kích thước đúng trên lý thuyết nhưng vẫn có thể khó lắp đặt nếu phần uốn, khoảng cách hoặc vị trí ren bị sai lệch.

Sai sót 6: Không sử dụng dưỡng định vị khi lắp đặt

Đối với các cụm bulong neo lắp theo nhóm, việc không sử dụng dưỡng định vị có thể khiến khoảng cách tâm và vị trí bulong không chính xác so với chân đế kết cấu thép.

7. Kiểm tra và nghiệm thu bulong neo trước khi đưa vào công trình

Sau khi nhận hàng, khách hàng nên tiến hành kiểm tra các nội dung:

Kiểm tra ngoại quan:

  • Bề mặt không bị nứt, cong hoặc biến dạng bất thường.
  • Ren không bị dập, hỏng hoặc thiếu ren.
  • Lớp mạ đồng đều theo yêu cầu.

Kiểm tra kích thước:

  • Đường kính thân.
  • Chiều dài tổng thể.
  • Chiều dài phần ren.
  • Góc uốn và bán kính uốn.
  • Khoảng cách tâm đối với cụm bulong neo.

Kiểm tra hồ sơ chất lượng:

  • Chứng chỉ vật liệu nếu được yêu cầu.
  • Hồ sơ kiểm tra kích thước.
  • Chứng nhận xử lý bề mặt nếu có.
  • Hồ sơ nghiệm thu theo hợp đồng.

Đối với công trình có yêu cầu chịu lực quan trọng, cần thực hiện kiểm tra cơ tính, kiểm tra vật liệu và các thử nghiệm khác theo hồ sơ thiết kế, tiêu chuẩn áp dụng.

Đặc biệt, không tự ý nung nóng, uốn lại hoặc hàn bổ sung bulong neo đã gia công nếu chưa được đơn vị thiết kế chấp thuận.

8. Vì sao nên chọn đơn vị gia công bulong neo theo bản vẽ có kinh nghiệm?

Lựa chọn đúng đơn vị cung cấp giúp hạn chế các vấn đề phát sinh trong quá trình thi công.

Một đơn vị chuyên nghiệp cần đáp ứng các yếu tố:

  • Có khả năng đọc hiểu bản vẽ kỹ thuật.
  • Tư vấn quy cách và vật liệu phù hợp.
  • Có năng lực gia công theo yêu cầu.
  • Kiểm soát kích thước và chất lượng sản phẩm.
  • Thống nhất tiến độ sản xuất và giao hàng.
  • Có khả năng cung cấp hồ sơ vật liệu và nghiệm thu theo yêu cầu.

Đặc biệt, đối với những đơn hàng có nhiều kích thước và hình dạng bulong neo khác nhau, việc kiểm soát mã sản phẩm và bản vẽ sản xuất là rất quan trọng.

9. Cơ Khí Kim Phúc – Tiếp nhận yêu cầu bulong neo theo bản vẽ

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CƠ KHÍ KIM PHÚC hoạt động trong lĩnh vực thương mại và dịch vụ cơ khí.

Chúng tôi hướng đến việc hỗ trợ khách hàng tìm hiểu, lựa chọn và đặt hàng các sản phẩm cơ khí phù hợp với yêu cầu sử dụng.

Khi có nhu cầu tìm hiểu hoặc đặt hàng bulong neo theo bản vẽ, khách hàng có thể gửi thông tin để được hỗ trợ trao đổi về:

  • Đường kính và chiều dài bulong neo.
  • Kiểu dáng J, L, U, thẳng hoặc dạng đặc biệt.
  • Vật liệu và cấp bền.
  • Chiều dài ren và yêu cầu gia công.
  • Xử lý bề mặt.
  • Số lượng và tiến độ giao hàng.

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CƠ KHÍ KIM PHÚC

Hãy gửi bản vẽ bulong neo để được hỗ trợ kiểm tra quy cách và tư vấn thông tin đặt hàng phù hợp với yêu cầu công trình.

10. Câu hỏi thường gặp khi đặt hàng bulong neo theo bản vẽ

Câu 1: Đặt hàng bulong neo cần cung cấp những thông tin gì?

Cần cung cấp bản vẽ kỹ thuật, đường kính, chiều dài, chiều dài ren, hình dạng, vật liệu, cấp bền, xử lý bề mặt và số lượng.

Câu 2: Có thể đặt gia công bulong neo theo kích thước riêng không?

Có thể đặt gia công theo kích thước và hình dạng riêng nếu đáp ứng điều kiện kỹ thuật và năng lực sản xuất của đơn vị cung cấp.

Câu 3: Bulong neo có những kiểu dáng nào?

Các dạng phổ biến gồm chữ J, chữ L, chữ U, bulong neo thẳng và các dạng có bản mã hoặc đầu neo đặc biệt.

Câu 4: Nên chọn bulong neo mạ kẽm điện phân hay mạ kẽm nhúng nóng?

Tùy thuộc vào môi trường sử dụng và yêu cầu thiết kế. Mạ kẽm điện phân thường có lớp phủ mỏng hơn, trong khi mạ kẽm nhúng nóng tạo lớp phủ dày hơn và thường được ưu tiên cho nhiều ứng dụng ngoài trời. Cần tính đến yêu cầu dung sai ren sau mạ.

Câu 5: Có cần gửi file CAD khi đặt hàng không?

Không bắt buộc trong mọi trường hợp. Khách hàng có thể gửi PDF hoặc bản vẽ hình ảnh rõ nét, đầy đủ kích thước. Tuy nhiên, file CAD sẽ hỗ trợ việc kiểm tra và triển khai gia công thuận tiện hơn.

Câu 6: Có nên kiểm tra bulong neo trước khi đổ bê tông không?

Có. Cần kiểm tra vị trí, khoảng cách tâm, cao độ, độ thẳng đứng, chiều dài ren nhô lên và độ cố định của cụm bulong neo trước khi đổ bê tông. Đây là bước rất quan trọng để đảm bảo khả năng lắp đặt kết cấu phía trên.

11. Kết luận

Đặt hàng bulong neo theo bản vẽ là công việc đòi hỏi sự chính xác về kích thước, vật liệu, cấp bền và phương pháp gia công.

Việc kiểm tra kỹ bản vẽ trước khi đặt hàng, thống nhất rõ các thông số kỹ thuật và nghiệm thu sản phẩm trước khi đưa vào công trình sẽ giúp hạn chế sai sót, tiết kiệm chi phí và đảm bảo tiến độ thi công.

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CƠ KHÍ KIM PHÚC hy vọng bài viết đã cung cấp những thông tin hữu ích, giúp quý khách có thêm kinh nghiệm khi lựa chọn và đặt gia công bulong neo theo bản vẽ.

Liên hệ Kim Phúc để được hỗ trợ thông tin về các sản phẩm và phụ kiện cơ khí phù hợp với nhu cầu của công trình.

📞 Liên hệ ngay hôm nay để nhận báo giá tốt nhất và mẫu thử miễn phí! CSKH: 0934.686.230 – 0352.214.522

Bài viết cùng chủ đề:

Trả lời

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *
